Форматы материнских плат
По мере развития вычислительной техники наступил момент, когда с обной стороны сформировалось конечное число требований к определённым комплектующим, а с другой - потребность в единой настройке производственных линий. Так в компании IBM в 1984 родился формат материнских плат AT (Advanced Technology) и в 1985 году её уменьшенный формат Baby-AT. Ну а на рубеже веков, когда компания Intel оканчательно закрепила свои процессоры в качестве флагманов рынка, уже она сменила эти "квадратики" размером по 30 см на строну сначала "прямоугольничками" примерно 30 х 25 см, которые она назвала ATX (то есть не просто "передовые технологии", а ещё и "расширенные"). И сейчас этот формат и его производные считается стандартным.
Ясно, что формат - это далеко не единственное, что определяют стандарты. Скорее формат - это производная от рассчётов входящих в устройство по мнению стандарта составляющих частей, на состав которых влияет представление об архитектуре, закреплённое в стандарте.
Например, меняются протоколы, соответственно может поменяться разъём для внешних устройств. Изменение теплопакета процессора может повлиять на потребности в охлаждении, что повлечёт за собой необходимость в перемене компоновки.
Десктоп

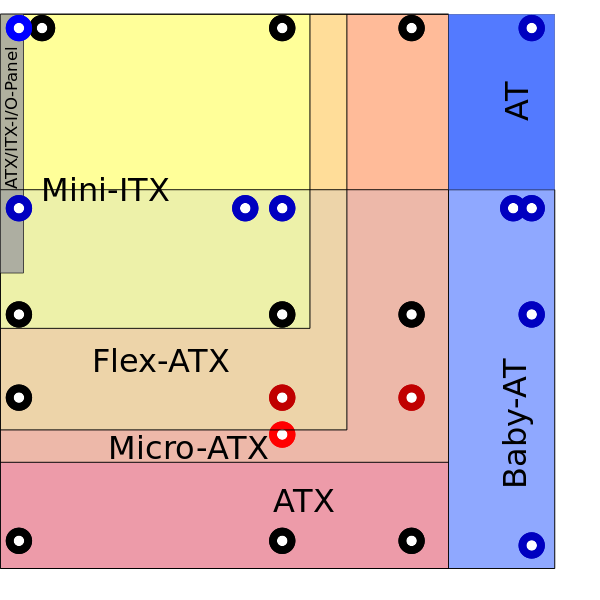

Приведу таблицу ниболее применимых размеров в бытовых компьютерах:
| Форм-фактор | Размер (мм) |
|---|---|
| E-ATX | 305 × 330 |
| ATX | 305 × 244 |
| Micro-ATX | 244 × 244 |
| Mini-ITX | 170 × 170 |
E-ATX используется, в основном, в серверных решениях, особенно, когда нужно разместить на материнской плате два процессора, много слотов под память и карты расширения. Хотя есть плата ASUS Pro WS WRX80E-SAGE SE WIFI, которая предназначена для очень мощных (напр. максимальное количество оперативной памяти - 1 террабайт, на 8 слотах) рабочих станций.
ATX, как уже говорилось, в 1995 году была впервые представлена компанией Intel. Standard ATX, как она называется полностью, воплотила в себе лучшие стороны предыдущих стандартов: расширяемость и высокая интеграция компонентов.
Micro-ATX появилась как ответ на уменьшение размеров элементной базы, устранением отживших своё узлов и оптимизации компоновки. В декабре 1997 года была представлена эта спецификация, которая была рассчитана на 4 слота для плат расширения. Платы Micro-ATX устанавливаются в корпуса ATX, но, ясное дело, наоборот - нет. Могут называться ещё mATX
Mini-ITX имеет реальные габариты чуть больше, чем говориит стандарт, разработанный компанией VIA Technologies. Данный форм-фактор обладает одним разъёмом PCI Express и парой разъёмов для планок оперативной памяти. Конечно, назначение этих плат - это далеко не для втроенных систем. Это платы для "уменьшенных" ПК.
Мини-ПК чаще всего имеют формат по некоторым сторонам меньше данного форм-фактора. Для Мини-ПК исопльзуются стандарты Nano-ITX (120 × 120), Pico-ITX (100 × 72), Mobile-ITX (75 × 45)
Серверные и ноутбучные решения
Спецификация CEB (Compact Electronics Bay) - это тот стандарт, который нужно запомнить, когда речь идёт о серверном ПК (размеры форм-фактора SSI CEB 30,5×25,9 см). Также используются упомянутые выше E-ATX. Опять же, это не рэковый модуль, а привычный для большинства граждан корпус tower.
Что же касается юнитовых серверов, то там всё строго индивидуально. Туда могут устанавливаться как стандартные платы, так и крайне индивидуальные. Дело в том, что подобные корпуса имеют очень плотную компоновку и как следствие расположения их в серверном шкафу, достаточно определённую схему охлаждения. Поэтому производитель, для расширения технических возможностей устройства, может пойти на проектирование материнок с нестандартной формой.
Ну и, по тем же причинам, ноутбуки точно также, имея дефицит своббодного места и желание запинуть в корпус побольше "плюшек", оснащаются специфическими платами. Безусловно, при очень жгучем желании, можно заказать отдельные детали для сборки кастомной конфигурации ноутбука. Однако, это скорее удел энтузиастов. Обычный человек, если и меняет материнскую плату ноутбука то только "мёртвую" на такую же "рабочую".
Питание и корпуса
Про это будет позже, но нужно сделать оговорку, что после того как будет чётко и ясно определено какую "мать" мы будем использовать, то необходимо определиться с двумя моментами:
- какие на материнское плате и видеокарте есть выводы питания;
- какие корпуса подойдут к материнское плате и к блоку питания;
